高温高压工况（典范参数：温度400-800℃、压力≥10MPa）普遍保存于化工反应釜、核电蒸汽管道、油气开采井口装置等焦点装备中，，，，，，此类场景不但要求质料具备优异的高温强度承载能力，，，，，，还需抵御介质侵蚀与应力协同作用的失效危害。。。。。。。。316与316L不锈钢同属钼合金化奥氏体不锈钢，，，，，，焦点差别仅在于碳含量控制（316碳含量≤0.08%，，，，，，316L碳含量≤0.03%），，，，，，但这一细微差别在高温高压情形下会被急剧放大，，，，，，直接影响装备的服役寿命与运行清静。。。。。。。。本文从强度稳固性机制与侵蚀危害防控视角，，，，，，团结试验数据与工程案例，，，，，，深入剖析两者的性能分解，，，，，，明确适配界线。。。。。。。。
一、焦点差别泉源：碳含量对高温组织的调控作用
高温高压下，，，，，，不锈钢的性能稳固性焦点取决于奥氏体组织的完整性，，，，，，而碳含量是调控组织的要害因子。。。。。。。。316中较高的碳含量可通过固溶强化提升常温与短期高温强度，，，，，，但在400-800℃区间，，，，，，碳会与铬快速团结析出Cr??C?碳化物，，，，，，一方面导致晶界贫铬（铬含量低于12%，，，，，，钝化膜形成临界值），，，，，，另一方面使组织脆化，，，，，，破损强度一连性；； ；；；；；316L通过严酷控碳，，，，，，从源头抑制碳化物析出，，，，，，纵然在高温高压恒久服役中，，，，，，仍能维持简单匀称的奥氏体组织，，，，，，为强度稳固性与抗侵蚀能力提供基础包管。。。。。。。。
需特殊说明的是，，，，，，这种差别在常温或中低温工况下体现微弱，，，，，，但在高温高压与侵蚀介质的协同作用下，，，，，，会形成“强度衰减速率”与“侵蚀危害品级”的双重分解，，，，，，成为装备失效的要害诱因。。。。。。。。
二、强度稳固性比照：从短期承载到恒久蠕变的性能演化
高温高压下的强度稳固性，，，，，，焦点评价指标包括高温瞬时强度、蠕变性能（恒久载荷下的抗变形能力）、长期强度（划准时间内不失效的最大应力）及焊接后热影响区强度完整性，，，，，，316与316L的差别随服役时间延伸逐步扩大。。。。。。。。
（一）高温瞬时强度：316略占优势，，，，，，短期工况适配
在400-600℃的短期高温高压工况下，，，，，，316因碳的固溶强化作用，，，，，，瞬时抗拉强度与屈服强度略高于316L。。。。。。。。试验数据显示：600℃时，，，，，，316的瞬时抗拉强度为320-350MPa，，，，，，屈服强度为180-200MPa；； ；；；；；316L的瞬时抗拉强度为300-330MPa，，，，，，屈服强度为170-190MPa，，，，，，316强度优势约5%-8%。。。。。。。。这种差别在服役时间＜1000小时、无频仍温度波动的场景中，，，，，，对装备承载能力影响有限，，，，，，316可依附本钱优势适配。。。。。。。。
（二）蠕变与长期强度：316L恒久稳固性显著优于316
高温高压下装备多为恒久一连运行，，，，，，蠕变与长期强度是决议寿命的焦点指标。。。。。。。。碳化物析出对316的蠕变性能爆发致命影响：初期碳化物析出可形成弥散强化，，，，，，短期蠕变变形量略低，，，，，，但恒久服役（＞5000小时）后，，，，，，碳化物群集导致晶界强度下降，，，，，，蠕变变形加速，，，，，，甚至引发断裂。。。。。。。。
依据ASTM E139标准试验，，，，，，600℃、15MPa载荷下：316的蠕变断裂时间约1200-1500小时，，，，，，1000小时蠕变变形量达3.5%-4.5%（凌驾工程允许的2%上限）；； ；；；；；316L的蠕变断裂时间长达3000-3500小时，，，，，，1000小时蠕变变形量仅1.0%-1.5%，，，，，，长期强度与抗蠕变能力是316的2倍以上。。。。。。。。某核电辅助管道案例显示：316管道在600℃、12MPa工况下服役3年（约26000小时），，，，，，泛起显着蠕变变形导致的密封走漏；； ；；；；；而同期316L管道无显着变形，，，，，，服役寿命可达8-10年。。。。。。。。
（三）焊接后热影响区强度：316L完整性更优
高温高压装备多为焊接结构，，，，，，热影响区（HAZ）的强度稳固性直接决议整体清静。。。。。。。。316焊接后，，，，，，热影响区在高温下快速析出Cr??C?碳化物，，，，，，形成脆化层，，，，，，强度损失达20%-30%，，，，，，且易在应力集中处爆发微裂纹；； ；；；；；316L因低碳特征，，，，，，热影响区无显着碳化物析出，，，，，，焊缝与基材的力学性能匀称性好，，，，，，强度损失仅5%-10%。。。。。。。。
某化工反应釜焊接讨论测试显示：600℃时，，，，，，316焊接讨论的抗拉强度降至240MPa，，，，，，断裂危害集中在热影响区；； ；；；；；316L焊接讨论抗拉强度仍维持在280MPa，，，，，，断裂位置为基材（非薄弱区），，，，，，完全知足高压密封的强度要求。。。。。。。。
三、侵蚀危害比照：高温高压下的侵蚀失效模式分解
高温高压工况下，，，，，，侵蚀与应力的协同作用会加速质料失效，，，，，，焦点侵蚀模式包括晶间侵蚀、应力侵蚀开裂（SCC）、高温氧化侵蚀，，，，，，316与316L的防控能力差别显著。。。。。。。。
（一）晶间侵蚀：316L险些无危害，，，，，，316敏感且易扩散

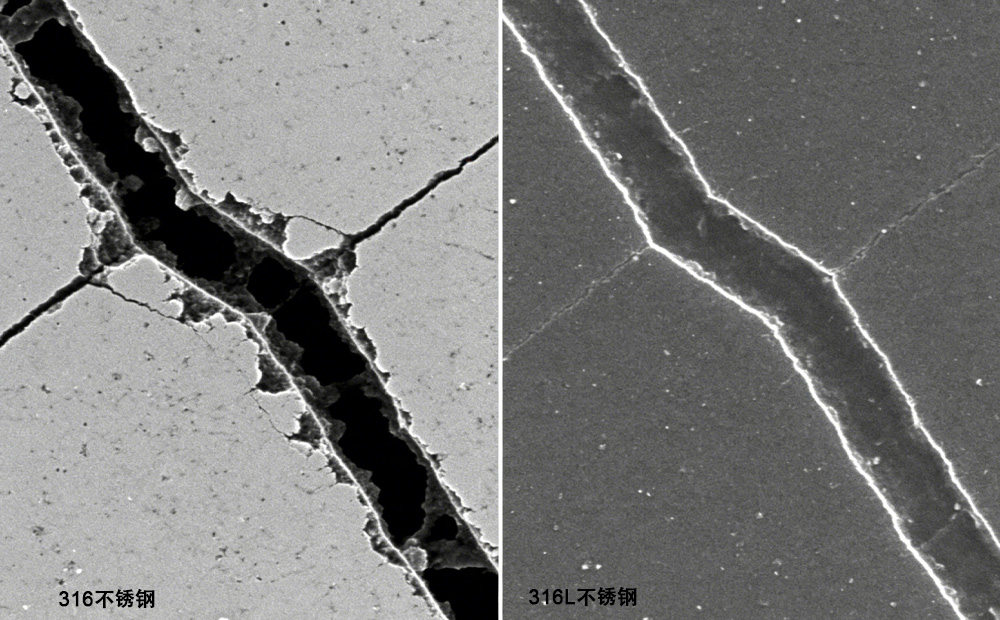

400-800℃是316的敏化温度区间，，，，，，碳化物析出形成的贫铬区成为侵蚀介质的优先攻击工具，，，，，，晶间侵蚀会沿晶界快速扩展，，，，，，导致质料脆化断裂，，，，，，且侵蚀历程具有“隐藏性”，，，，，，初期难以检测。。。。。。。。316L因碳含量极低，，，，，，贫铬区无法形成，，，，，，晶间侵蚀危害险些为零。。。。。。。。
接纳ASTM A262 E法（硝酸煮沸试验）模拟高温高压后侵蚀行为：316的晶间侵蚀速率达0.25mm/年，，，，，，晶界泛起显着侵蚀沟槽；； ；；；；；316L的侵蚀速率≤0.03mm/年，，，，，，晶界无显著侵蚀痕迹。。。。。。。。某沿海炼化厂数据显示，，，，，，316材质的高温换热管因晶间侵蚀，，，，，，服役2年即泛起穿孔走漏，，，，，，而316L换热管服役5年仍无侵蚀缺陷。。。。。。。。
（二）应力侵蚀开裂（SCC）：316L抗协同失效能力更强
高温高压下，，，，，，质料遭受的剩余应力、事情应力与侵蚀介质（如含氯、含硫介质）协同作用，，，，，，易引发SCC。。。。。。。。316因晶界碳化物析出导致晶界强度下降，，，，，，SCC敏感性显著高于316L，，，，，，在含氯介质中，，，，，，SCC临界应力仅为316L的60%-70%。。。。。。。。
实验室模拟油气开采工况（600℃、20MPa、含500ppm Cl?）：316在应力幅值150MPa时，，，，，，1000小时即泛起SCC裂纹；； ；；；；；316L在相同应力下，，，，，，3000小时仍无裂纹爆发。。。。。。。。这一差别使316L成为含侵蚀介质的高温高压装备（如油气井口、酸碱反应釜）的必选材质。。。。。。。。
（三）高温氧化侵蚀：316L钝化膜稳固性更优
高温高压下的氧化侵蚀依赖外貌钝化膜（Cr-Mo-O）的完整性。。。。。。。。316的碳化物析出会破损钝化膜的一连性，，，，，，导致膜层局部破碎，，，，，，氧化侵蚀速率加速；； ；；；；；316L的匀称奥氏体组织使钝化膜更致密，，，，，，且不易因组织转变而失效。。。。。。。。在800℃静态空气情形中，，，，，，316的年氧化侵蚀速率为0.12-0.15mm，，，，，，316L仅为0.05-0.08mm，，，，，，抗高温氧化能力提升50%以上。。。。。。。。
四、工程选型与工艺优化建议
团结性能差别与高温高压工况特点，，，，，，316与316L的选型需遵照“服役时长-介质特征-焊接需求”三维原则，，，，，，同时配套工艺优化提升可靠性：
- 优先选316的场景：短期服役（＜3年）、非焊接结构、无侵蚀介质（如清洁蒸汽管道）、温度≤500℃的高温高压工况。。。。。。。。此类场景中，，，，，，316可节约10%-15%质料本钱，，，，，，且短期强度能知足需求，，，，，，建议配套固溶处置惩罚（1050-1100℃水冷），，，，，，抑制碳化物初期析出。。。。。。。。
- 强制选316L的场景：恒久服役（＞5年）、焊接结构、含侵蚀介质（含氯、含硫）、温度＞500℃的严苛工况，，，，，，如核电蒸汽爆发器管道、化工高压反应釜、油气深海井口装置。。。。。。。。若保存更高强度需求，，，，，，可选用含氮的316LN不锈钢（氮元素替换碳强化，，，，，，兼顾低碳与高强度）。。。。。。。。
- 工艺优化要点：316焊接后需实时举行稳固化退火（600-650℃保温2小时），，，，，，镌汰热影响区碳化物析出；； ；；；；；316L焊接时控制热输入（≤20kJ/cm），，，，，，阻止晶粒粗大，，，，，，同时接纳酸洗钝化处置惩罚，，，，，，提升钝化膜厚度与稳固性。。。。。。。。
五、结论
高温高压工况下，，，，，，316与316L不锈钢的性能差别实质是碳含量调控的“短期强度”与“恒久稳固性”的权衡：316依附碳的固溶强化优势，，，，，，在短期、非焊接、弱侵蚀场景中具备本钱与瞬时强度优势，，，，，，但恒久服役易因碳化物析出导致强度衰减与侵蚀失效；； ；；；；；316L通过低碳设计抑制组织劣化，，，，，，在蠕变性能、抗侵蚀能力、焊接后稳固性上形成绝对优势，，，，，，是恒久严苛高温高压工况的最优解。。。。。。。。
工业实践中，，，，，，需摒弃“强度优先”的简单选型头脑，，，，，，团结装备设计寿命、介质特征与焊接结构，，，，，，精准匹配质料性能与工况需求。。。。。。。。随着高温高压装备向长周期、高可靠性偏向生长，，，，，，316L及316LN不锈钢的应用比例将一连扩大，，，，，，而工艺优化与质料特征的深度适配，，，，，，将成为防控失效危害、降低全生命周期本钱的焦点路径。。。。。。。。
