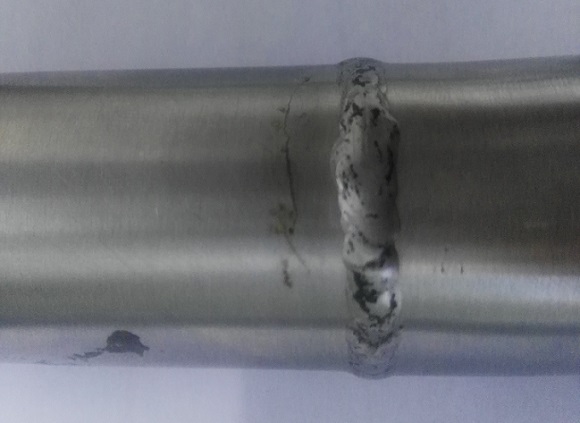

之前讲过不锈钢制品管在生产历程中若是手艺员的履历缺乏， ，，，，遇到高温电焊加工时爆发热裂痕、临氢标准下浸蚀造成应力侵蚀破碎时就不知道该怎样解决了。。。。。在我们这些有20年制管履历的厂家眼前基础就不是什么大事， ，，，，不锈钢制品管怎样阻止加工裂痕？？？？？？下面给各人凭证原质料和加工特征举行解答， ，，，，从基础上解决加工裂痕的难题。。。。。
选材的提防步伐 1、严苛对原质料成份开展检测确定， ，，，，凭证镌汰钢管焊接质料中的碳因素， ，，，，使其小于其在奥氏体不锈钢中室内温度周边的消融极限， ，，，，较大地降低碳的消融及(GrFe)
23C
6的爆发， ，，，，大限度的降低贫铬区的泛起， ，，，，能够合理的避免应力侵蚀的泛起。。。。。
2、另外， ，，，，严苛限制非金属质料磷、硫的因素， ，，，，提升与碳爆发平稳渗碳体的钛、铌及增进钢中造成铁素体的有数元素钼、钒， ，，，，使焊接酿成铁素体-奥氏体不锈钢的双重机构；；；； ；；使铁素体消融硫， ，，，，磷等营养元素， ，，，，较大领域的镌汰氡气在钢中反应转化成CH
4后在非金属质料位置集聚的室内空间， ，，，，不锈钢制品管能够合理的避免氢浸蚀及电焊焊接热裂痕的泛起。。。。。
制订有用的焊接要领 1、焊接工艺：中选用手工制作钨极氩弧焊内搭时， ，，，，对部分数次泛起裂痕位置选用全氩的方法开展电焊焊接。。。。。手工电弧焊选用较低的焊接线动能， ，，，，并开展双层多道焊。。。。。
2、焊缝方法：针对厚壁不锈钢管道焊缝选用V型焊缝。。。。。针对薄壁不锈钢管焊缝方法尽可能选用U+V型组成焊缝；；；； ；；只管镌汰电焊焊接全历程中熔敷金属质料量， ，，，，使电焊焊接的发热量镌汰， ，，，，镌汰对接焊缝在敏化温度450-850℃区段滞留的時间， ，，，，降低敏化温度对对接焊缝的危害。。。。。
3、焊材：接纳含钼、钛、铌、钽原素的焊材， ，，，，这种原素比铬更很是容易与碳融合， ，，，，可扫除晶界的贫铬区， ，，，，降低造成应力侵蚀的趋向；；；； ；；接纳极低碳的偏碱焊丝， ，，，，镌汰碳在焊接熔敷金属质料中的因素， ，，，，降低爆发炭化铬的概率， ，，，，提升不锈钢焊接的抗应力侵蚀能力。。。。。
4、焊接参数：为阻止对接焊缝超温， ，，，，降低焊接热裂痕趋向， ，，，，另外提升连讨论抗侵蚀， ，，，，电焊焊接全历程中接纳小电流量、迅速焊、双层多道焊， ，，，，尽可能不做横着晃动， ，，，，双层焊时要严控温度应<150℃， ，，，，必需时可选用强制性冷对策， ，，，，以避免焊接超温而造成较量严重的形变和造成应力侵蚀， ，，，，全线应用红外线测温仪对温度开展监控器。。。。。
临氢TP321不锈钢管的防老化调质处置惩罚， ，，，，不锈钢管道电焊焊接后， ，，，，将其加温到900±25℃， ，，，，并隔热保温1-4小时后再空气中迅速制冷， ，，，，使碳与钛转化成更平稳的渗碳体， ，，，，镌汰碳的特异性， ，，，，另外把铬从渗碳体中释放出， ，，，，使铬在这里温度下， ，，，，有富足時间向贫铬区开展外扩散， ，，，，使晶界的铬漫衍匀称， ，，，，扫除贫铬区的泛起， ，，，，避免浸蚀趋向。。。。。
以上就是关于“
不锈钢制品管怎样阻止加工裂痕？？？？？？”的解答， ，，，，从选材上控制各元素的含量， ，，，，还要从焊接工艺、焊缝方法、焊材和焊接参数中做合理的选择， ，，，，才华有用地避免不锈钢制品管在加工时泛起应力侵蚀、浸蚀和过热导致裂痕。。。。。这是什么在快要20年的制管历程中总结出来的履历， ，，，，目的是为电器、卫浴等采购商供应优质不锈钢管。。。。。
