304不锈钢管不但具有耐侵蚀优点，，，，，，低温下也能坚持较好的塑韧性且由于含较高的Cr、Ni等合金元素，，，，，，用于较高温度下也有一定的抗氧化性和强度 。。。。。。。然而其导热系数小、线胀系数大等导致焊接时保存剩余应力，，，，，，在讨论中爆发侵蚀、热裂纹及析出脆化等征象 。。。。。。。下面，，，，，，一起来相识304不锈钢管的焊接性能 。。。。。。。
焊接性能是指同质质料或异质质料在工艺条件下，，，，，，能够焊接形成完整讨论并知足预期使用要求的能力 。。。。。。。包括两个寄义:一是团结性能，，，，，，指质料在焊接中形成焊接缺陷的敏感性；；；；；；；二是使用性能，，，，，，指焊接讨论在一定使用条件下可靠运行的能力 。。。。。。。304不锈钢管具有优异的综合性能，，，，，，其焊接性主要取决于焊接热循环，，，，，，硫、磷等杂质及焊缝中合金元素的含量 。。。。。。。

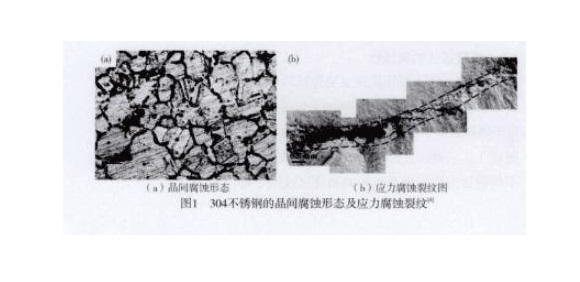

1、焊接讨论的侵蚀性 304管材侵蚀主要包括两种：晶间侵蚀和应力侵蚀 。。。。。。。其中晶间侵蚀是焊接讨论在特定的侵蚀介质中沿晶粒界线爆发的侵蚀征象（如图1a) 。。。。。。。一样平常以为其侵蚀机理是贫铬理论 。。。。。。。不锈钢讨论的焊缝及热影响敏化区这两个部位最易泛起品间侵蚀,遭受晶间侵蚀的讨论由于晶粒间已失去联系，，，，，，在受到应力时险些完全损失强度，，，，，，往往造成不锈钢焊接结构件的突然破损,危害性极大 。。。。。。。
应力侵蚀是讨论在应力和侵蚀介质配相助用下爆发的低应力脆性开裂的征象（如图1b) 。。。。。。。由于304不锈钢焊管的热胀系数高,焊后往往爆发较大的剩余应力 。。。。。。。奥氏体不锈钢对含有氯离子的溶液较敏感，，，，，，一样平常易爆发应力侵蚀，，，，，，但专家模拟了奥氏体钢在海水条件下的应力侵蚀,发明NaCl溶液的浓度在3.5%和26.5%下，，，，，，对证料SCC敏感性无显着影响 。。。。。。。这可能是由于18-8不锈钢制品管的应力侵蚀裂纹不但与溶液中氯离子的浓度有关，，，，，，还与其溶液中氧含量有关 。。。。。。。
2、焊接讨论的热裂纹 一样平常质料的合金化水平越高，，，，，，焊接时越容易爆发热裂纹 。。。。。。。讨论最常见的是焊缝凝固裂纹 。。。。。。。304的热导率小而线胀系数大，，，，，，在焊接局部加热及冷却的条件下讨论易形成较大的拉应力，，，，，，是热裂纹爆发的须要条件 。。。。。。。
其次，，，，，，304不锈钢管焊接时易形成偏向性很强的柱状晶组织，，，，，，并在凝固结晶后期由于硫、磷等杂质形成的低熔点液态薄膜割裂了晶粒之间的联系，，，，，，冷却缩短时增添了讨论的热裂倾向 。。。。。。。但304钢管中少量铁素体的保存对抑制热裂纹的爆发是有利的 。。。。。。。由于铁素体在焊缝中呈孤岛状，，，，，，起到打乱结晶偏向的作用，，，，，，同时少量的铁素体能消融杂质以镌汰偏析 。。。。。。。
3、焊接讨论的脆化 不锈钢管讨论的脆化主要包括σ相析出脆化和低温脆化 。。。。。。。其中σ相脆化是指焊件在经受一准时间的高温加热后在焊缝中析出脆性的σ相，，，，，，导致整个讨论脆化及塑韧性降低的征象 。。。。。。。低温脆化是指焊缝组织中铁素体δ相的保存恶化了质料的低温韧性 。。。。。。。
故304不锈钢管焊缝组织应只管为简单的γ相，，，，，，阻止泛起δ相 。。。。。。。但从抗热裂性出发，，，，，，要求焊缝金属中含有一定量的铁素体以形成γ+δ双相组织(δ相可以打乱简单的相柱状晶的偏向性） 。。。。。。。因此增进焊缝单相γ组织的获得，，，，，，控制铁素体的形成或镌汰δ相的析出关于改善讨论的低温韧性有主要作用 。。。。。。。关于高温事情的讨论，，，，，，抑制δ→σ或γ→σ的转变均可控制讨论的σ相析出脆化 。。。。。。。
以上就是304不锈钢管的焊接性能内容了 。。。。。。。关于生产历程中，，，，，，焊接是必需经由的生产处置惩罚工艺，，，，，，因此对其焊接性能的必需有一定的相识，，，，，，这关于一些304不锈钢管的焊接生产历程会有一定的资助 。。。。。。。
