304薄壁管优异的综合性能能普遍应用在差别领域，，，，，，304不锈钢具有可焊性，，，，，，针对焊接毗连，，，，，，304不锈钢在使用历程中焊缝的晶间侵蚀一直是讨论的热门。。。。。本文就
304薄壁管焊接毗连晶间侵蚀爆发的缘故原由和阻止要领睁开讨论。。。。。
侵蚀机理 奥氏体不锈钢在焊接状态下，，，，，，焊缝热影响区温度在450℃~850℃区间时，，，，，，由于碳原子运动能力增强，，，，，，凌驾消融度的碳原子将向晶界扩散，，，，，，碳和铬团结成Cr23C6等碳化物，，，，，，并沉淀于晶界。。。。。而晶粒内部铬的扩散速率相当慢，，，，，，来缺乏向晶界增补，，，，，，致使靠晶界的晶粒表层爆发“贫铬”征象，，，，，，使晶界金属钝化作用大大降低，，，，，，从而降低了晶界的抗侵蚀能力。。。。。在侵蚀介质的作用下，，，，，，最易引起晶间侵蚀。。。。。
侵蚀条件 由上述焊缝爆发晶间侵蚀的机理，，，，，，归纳奥氏体不锈钢只有在以下三个客观条件时才会爆发晶间侵蚀。。。。。①在450℃~850℃的焊缝热影响区敏化温度规模内； ；；；；；；②在敏化温度规模内缓慢冷却，，，，，，从而有充分的碳原子向晶界扩散； ；；；；；；③有侵蚀介质作用。。。。。
如能够改变或回避这三个或其中之一的工况条件，，，，，，才可以战胜所谓的晶间侵蚀倾向。。。。。

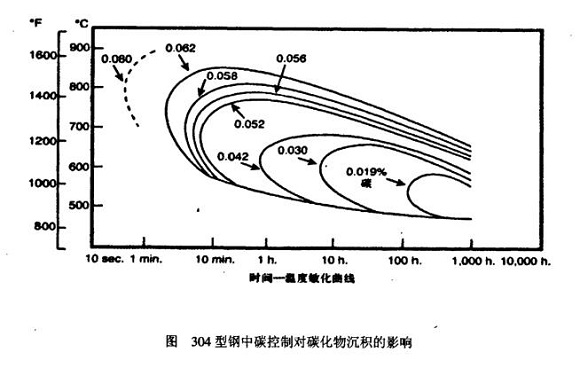

阻止晶间侵蚀要领 承插焊毗连在现场施工时，，，，，，针对304薄壁管，，，，，，应接纳小电流、快速率的施焊原则。。。。。下图所示为304不锈钢差别碳含量的时间一温度一敏化曲线，，，，，，其时间在曲线右边时则爆发合金的敏化，，，，，，即在晶界形成了网状碳化铬。。。。。从图中可以看出，，，，，，含0.062%碳的304不锈钢在750℃时3分钟就最先敏化； ；；；；；；含有0.030%碳的304L不锈钢在595℃坚持8小时才最先敏化。。。。。由于当今冶炼手艺和装备的现代化，，，，，，不锈钢中含碳量和其他硫、磷等杂质也大为镌汰，，，，，，304入口材的现实碳含量在0.04%～0.06%，，，，，，远低于标准划定的0.08%（国标0.07%），，，，，，同样按图中的曲线，，，，，，含0.04%的不锈钢，，，，，，在一连50分钟后才有可能敏化。。。。。
凭证晶间侵蚀机理，，，，，，氩弧焊升温快，，，，，，冷却也快，，，，，，焊缝热影响区小，，，，，，即抗晶间侵蚀的效果好，，，，，，以是氩弧焊最受304薄壁管青睐的毗连方法。。。。。
对接毗连的应用只管较量普遍，，，，，，并且工艺也十分成熟，，，，，，但在304薄壁管手工电弧焊时，，，，，，随着焊接能量的增添，，，，，，焊缝晶粒粗大化，，，，，，晶界贫铬层也增添，，，，，，晶间侵蚀也严重。。。。。在奥氏体不锈钢的手工电弧焊时，，，，，，焊接电流和焊接速率是至关主要的。。。。。在现实生产中，，，，，，应在兼顾焊缝成形与事情效率的情形下，，，，，，通过提高焊接速率、镌汰焊接电流，，，，，，以维持较低线能量，，，，，，目的也是为了阻止敏化温度区间可能引起的倒运情形。。。。。
奥氏体不锈钢在焊接历程中，，，，，，焊缝金属会析出少量的δ铁素体，，，，，，这是正常征象。。。。。凭证有关研究，，，，，，当铁素体含量在5%~10%时，，，，，，可避免热裂纹，，，，，，提高抗晶间侵蚀能力。。。。。另外，，，，，，δ铁素体的热膨胀系数比奥氏体小，，，，，，在凝固历程中，，，，，，δ铁素体的体积缩短率可在一定水平上缓和奥氏体的膨胀，，，，，，故焊缝中的δ铁素体尚有降低焊后剩余应力的作用。。。。。虽然，，，，，，在控制焊接线能量的同时，，，，，，也可以控制焊缝金属中铁素体的含量。。。。。
综上所述，，，，，，凭证晶间侵蚀机理和爆发的条件，，，，，，选用大钢厂304料生产的不锈钢管材，，，，，，严酷凭证焊接装置的施工要求，，，，，，接纳小电流、快速率的焊接工艺评定标准，，，，，，对焊拟维持较低的线能量，，，，，，就可以阻止焊接讨论爆发晶间侵蚀。。。。。
参考资料：明珠，，，，，，缪德伟，，，，，，裘维平—关于304薄壁管焊接毗连晶间侵蚀的研究与探讨
