之前我们讲到影响304不锈钢管低温回火脆性的主要因素是化学因素；；； ；；而要预防低温回火脆性需要降低钢管中的杂质元素含量，，，， ，接纳等温淬火工艺等。。。。 。。。。那么，，，， ，304不锈钢管高温回火脆性的影响因素又有哪些呢？？？ ？？
一、界说 在450~600°℃之间泛起的回火脆性称为第二类回火脆性，，，， ，也称高温回火脆性。。。。 。。。。泛起这种回火脆性时，，，， ，不锈钢管的攻击韧性降低，，，， ，脆性转折温度升高，，，， ，但抗拉强度和塑性并不改变，，，， ，对许多物理性能（如矫顽力、比重、电阻等）也不爆发影响。。。。 。。。。
二、影响因素 1、化学因素的影响
304不锈钢管的化学因素是影响高温回火脆性的最主要的因素，，，， ，按其作用可分为三类。。。。 。。。。
第一类∶引起高温回火脆性的杂质元素，，，， ，如P、S、B、Sn、Sb、As等。。。。 。。。。但当钢中不含Ni、Cr、Mn、Si等合金元素时，，，， ，杂质元素的保存不会引起第二类回火脆性。。。。 。。。。
第二类∶增进高温回火脆性的合金元素，，，， ，如Ni、Cr、Mn、Si、C等。。。。 。。。。这类元素单独保存时也不会引起高温回火脆性，，，， ，必需与杂质元素同时保存时才华引起高温回火脆性。。。。 。。。。当杂质元素含量一准时，，，， ，这类元素含量愈多，，，， ，脆化就越严重。。。。 。。。。当两种以上元素同时保存时，，，， ，脆化作用就更大。。。。 。。。。
第三类∶抑制高温回火脆性的合金元素，，，， ，如Mo、W、V、Ti以及稀土元素La、Nd、Pr等。。。。 。。。。这类合金元素可以抑制不锈钢制品管高温回火脆性，，，， ，但加入量有一最佳值，，，， ，凌驾最佳值后，，，， ，其抑制效果削弱。。。。 。。。。
2、热处置惩罚工艺参数的影响

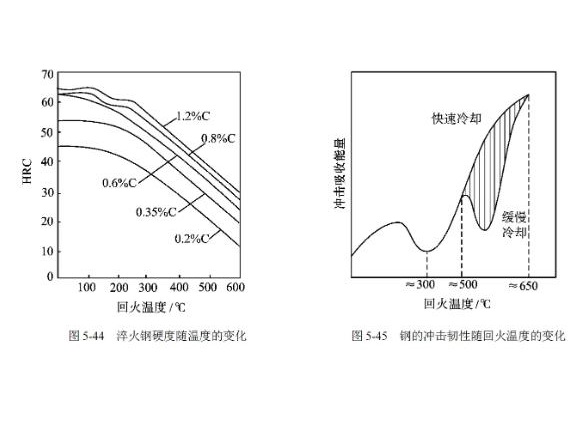

高温回火脆性与回火温度和时间亲近相关∶当温度一准时，，，， ，随回火时间延伸，，，， ，脆化水平增大；；； ；；在550C以下，，，， ，回火温度越低，，，， ，脆化速率就越慢，，，， ，但能抵达的脆化水平也越大；；； ；；在550°℃以上，，，， ，随回火温度升高，，，， ，脆化速率减慢，，，， ，能抵达的脆化水平下降。。。。 。。。。
以是，，，， ，高温回火脆性的等温脆化动力学曲线亦呈“C”字形，，，， ，鼻尖温度为550℃。。。。 。。。。其次，，，， ，304不锈钢管的高温回火脆性与回火后的冷却速率亲近相关，，，， ，缓慢冷却将使脆性增添，，，， ，而快速冷却则可消除或减轻高温回火脆性。。。。 。。。。
3、组织因素的影响
与低温回火脆性差别，，，， ，岂论不锈钢焊管具有何种原始组织，，，， ，经脆化处置惩罚后均可爆发高温回火脆性。。。。 。。。。但以马氏体组织的回火脆性最为严重，，，， ，贝氏体次之，，，， ，珠光体最小。。。。 。。。。
高温回火脆性还与奥氏体晶粒度有关，，，， ，奥氏体晶粒粗大，，，， ，则回火脆性敏感性增大。。。。 。。。。
以上内容就是304不锈钢管高温回火脆性的影响因素。。。。 。。。。影响钢管高温脆性的因素主要有杂质元素（如P、S、B），，，， ，增进高温回火脆性合金元素（如Ni、Cr、Mn），，，， ，抑制高温回火脆性的合金元素（如Mo、V、Ti、La、Nd）；；； ；；热处置惩罚回火温度和时间；；； ；；304不锈钢管经脆化处置惩罚后均可爆发高温回火脆化，，，， ，别的还与奥氏体晶粒度有关。。。。 。。。。
