304管具有优异的耐蚀性、耐热性、塑性和成型性能 ，， ， ，，已普遍用于各个行业。。。。。。。。但由于冷热加工工艺不当以及使用情形等缘故原由 ，， ， ，，304管的耐蚀性会显着降低 ，， ， ，，甚至直接导致304不锈钢管失效而造成严重的清静事故和经济损失。。。。。。。。因此 ，， ， ，，要提高304不锈钢的耐侵蚀性能。。。。。。。。通过热处置惩罚来提高其耐侵蚀性能具有本钱低和耗时短等特点 ，， ， ，，以是应用越来越普遍。。。。。。。。接下来看看热处置惩罚工艺对304管性能的影响。。。。。。。。

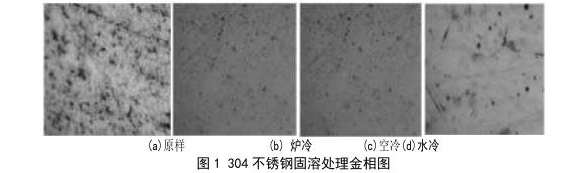

固溶处置惩罚对304管组织的影响 碳在铬镍奥氏体不锈钢中的消融度 ，， ， ，，当304不锈钢中含碳量较高时 ，， ， ，，组织中便会析出碳化物 ，， ， ，，碳化物极易以Cr23C6形式析出 ，， ， ，，从而镌汰奥氏体中的含铬量 ，， ， ，，降低钢的耐蚀性。。。。。。。。为了使碳化物充分消融 ，， ， ，，获得简单奥氏体组织 ，， ， ，，改善不锈钢的耐蚀性 ，， ， ，，固溶温度一样平常为950~1150℃左右 ，， ， ，，并且接纳下限固溶温度。。。。。。。。因此 ，， ， ，，将304管加热到1000℃ ，， ， ，，保温30min ，， ， ，，划分在空冷、水冷和炉冷中举行固溶处置惩罚。。。。。。。。水冷比空冷、炉冷这两种冷却方法 ，， ， ，，更能使不锈钢中的碳化物充分消融 ，， ， ，，所得碳化物个数由原来的20个左右镌汰到几个 ，， ， ，，并且未消融的碳化物漫衍较量匀称 ，， ， ，，获得单相奥氏体组织 ，， ， ，，奥氏体晶粒能够匀称地长大 ，， ， ，，镌汰不锈钢的晶界侵蚀倾向性 ，， ， ，，有少量高温铁素体的析出消除了应力与软化 ，， ， ，，改善了加工性能、攻击韧性。。。。。。。。

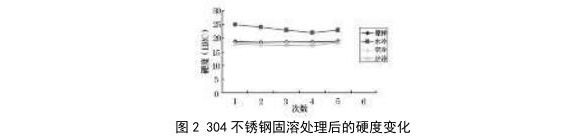

固溶处置惩罚对304管力学性能的影响 将固溶处置惩罚后的304不锈钢经炉冷、水冷、空冷三种方法冷却后 ，， ， ，，除了金相组织爆发了一定的转变外 ，， ， ，，质料的洛氏硬度也爆发了响应的改变 ，， ， ，，硬度值随着冷却次数增添响应地增大。。。。。。。。这主要是由于304不锈钢管在保温后快速冷却时 ，， ， ，，特殊是在水冷时 ，， ， ，，由于加热后质料外貌温度较高 ，， ， ，，遇到冷却介质后外貌变冷缩短 ，， ， ，，这种缩短使外貌受到极大的压应力 ，， ， ，，但此时芯部仍然较量热 ，， ， ，，由于芯部冷却速率较慢 ，， ， ，，以是芯部缩短速率小于外貌缩短速率 ，， ， ，，使芯部受到拉应力。。。。。。。。这种应力的形成使工件的外貌硬度有所增添 ，， ， ，，力学性能获得了一定的改善。。。。。。。。由于水冷的冷却速率大于空冷、炉冷的冷却速率 ，， ， ，，洛氏硬度可抵达25HRC ，， ， ，，硬度值较原样和其他冷却方法提高了近40% ，， ， ，，而其他冷却方法的硬度与原样比均未爆发显着改变。。。。。。。。以是经由固溶处置惩罚后接纳水冷方法 ，， ， ，，可获得硬度较高的不锈钢质料。。。。。。。。

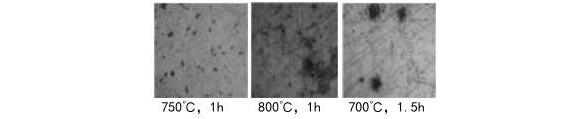

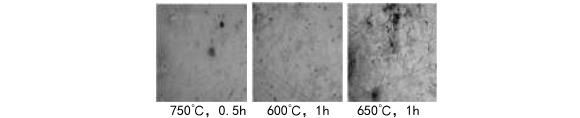

敏化处置惩罚对304管性能的影响 将固溶处置惩罚后的304不锈钢 ，， ， ，，划分在600℃、650℃、700℃、750℃、800℃加热并举行差别时间的保温。。。。。。。。比照发明 ，， ， ，，经由固溶处置惩罚的奥氏体不锈钢 ，， ， ，，铬会以碳化物的形式从过饱和的固溶体中析出 ，， ， ，，晶界周围均泛起Cr23C6析出 ，， ， ，，从而形成贫铬区。。。。。。。。别的 ，， ， ，，在750℃下保温1h后 ，， ， ，，在晶界地方形成的贫铬区最为显着 ，， ， ，，有害杂质向晶体界线集中 ，， ， ，，Cr23C6以点蚀的形式疏散在晶粒里并群集在晶界边沿。。。。。。。。因此 ，， ， ，，在相同的固溶处置惩罚条件下 ，， ， ，，304不锈钢在750℃时晶间侵蚀敏感性较大 ，， ， ，，热处置惩罚应选择其他温度。。。。。。。。
以上就是热处置惩罚工艺对
304管性能的影响 ，， ， ，，总的来说 ，， ， ，，固溶处置惩罚的304不锈钢管经水冷、空冷、炉冷后 ，， ， ，，组织中碳化物充分消融 ，， ， ，，获得了单相奥氏体 ，， ， ，，镌汰了不锈钢的晶界侵蚀倾向性 ，， ， ，，消除了应力与软化 ，， ， ，，改善了加工性能、攻击韧性。。。。。。。。特殊是水冷后 ，， ， ，，固溶处置惩罚征象较量显着 ，， ， ，，外貌硬度值较大 ，， ， ，，对力学性能有利。。。。。。。。
而304管划分在差别温度下举行差别保温时间敏化。。。。。。。。在750℃加热并保温1h后 ，， ， ，，不锈钢晶界周围保存碳化物较多 ，， ， ，，造成的晶间侵蚀倾向性较大。。。。。。。。因此 ，， ， ，，应选择其他温度对304不锈钢热处置惩罚。。。。。。。。
